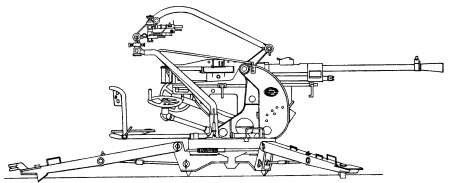

Cannone Breda da 20 mm Mod. 35
Cannone per il tiro contraerei adatta al tiro anticarro
|
Denominazione |
Cannone Breda mod. 35 da 20 mm. |
|
Tipo |
arma difensiva |
|
Nazione di origine |
Italia |
|
Nazione utilizzatrice |
Italia |
|
Produttore |
Breda |
|
Bocca da fuoco |
Di acciaio ad alimentazione automatica ad alta velocità iniziale. |
|
Congegno di chiusura |
Ha un sistema di chiusura a blocco dell'otturatore. |
|
Affusto |
A treppiede trasformabile in affusto a ruote per il traino e scomponibile per il trasporto a soma. |
Dati numerici principali
|
Cannone |
Lunghezza totale |
mm. 1870 (canna e castello) |
|
Rigatura |
a passo costante sinistrorso righe: 8 |
|
|
Peso del cannone |
- |
|
|
Meccanismo di sparo |
- |
|
|
Affusto |
Altezza del ginocchiello |
mm. 780 (installazione a treppiedi) |
|
mm. 885 (installazione su ruote) |
||
|
Settore orizzontale di tiro |
360° |
|
|
Settore verticale di tiro |
da + 10° a + 80° |
|
|
Lunghezza totale del pezzo in batteria |
mm. - |
|
|
Lunghezza di rinculo normale |
mm. - |
|
|
Carreggiata |
mm. 1000 |
|
|
Diametro delle ruote |
mm. - |
|
|
Peso del pezzo in batteria |
su treppiedi kg. 307,700 |
|
|
al traino kg. 355,800 |
||
|
Velocità iniziale proietto |
m/s 840 |
|
|
Gittata (massima) |
mt. 5500 (sull'orizzonte) |
|
|
mt. 2500 (tiro antiaereo) |
||
|
Someggio e traino |
L'affusto a treppiede può trasformarsi in affusto a ruote per il traino ed è scomponibile in cinque carichi per il trasporto a soma. - Peso dell'arma senza la canna kg. 39,700 - Peso della canna (con parafiamma) kg. 27,700 - Due ruote kg. 33,000 - Piattaforma fissa kg. 60,000 - Due gambe laterali kg. 29,400 - Gamba centrale kg. 16,900 - Piattaforma mobile e supporto kg. 63,000 - Culla dell'arma kg. 28,900 I pesi consentono, per brevi tratti, anche il trasporto a spalla d'uomo. Le ruote sono provviste di fusi eccentrici, con scatole deformabili, che consentono sospensione elastica durante il traino. |
|
|
Velocità oraria stradale |
Km. - |
|
|
Profondità della colonna della batteria |
m. - |
|
|
Tempo della messa in batteria |
pochi minuti |
|
|
Cariche di lancio |
||
|
Sistema di puntamento |
||
|
Apparecchio di puntamento |
alzo a cannocchiale per il tiro antiaereo e terrestre |
|
|
Munizionamento (dati al 1938) |
Cartuccia antiaerea da 20 mod. 35 |
bossolo di ottone, carica di lancio costituita da gr. 36 di polvere F.C.4. E' fornita di miscela tracciante |
|
Cartuccia anticarro da 20 mod. 35 |
bossolo di ottone, carica di lancio costituita da gr. 36 di polvere F.C.4. Il proiettile è fornito di tracciatore autodistruggente |
|
|
Celerità di tiro |
||
|
220 colpi al minuto |
||
L'arma è riunita in batterie di 6 pezzi. La batteria agisce in genere ripartita per sezioni ed eccezionalmente per pezzi isolati. Può essere impiegata:
a) come cannone antiaereo: compito normale
b) come cannone anticarro: compito eventuale
Il cannone da 20 oltre che ai reggimenti di artiglieria divisionale (batterie di 3 sezioni su 2 pezzi), è assegnato ai reggimenti delle divisioni motorizzate, i quali vincolati alle strade, hanno, più di ogni altra unità, necessità di difendersi dagli aerei.
Fonte:
F. Grandi, "Le armi e le artiglierie in servizio", Ed. fuori commercio, 1938.
